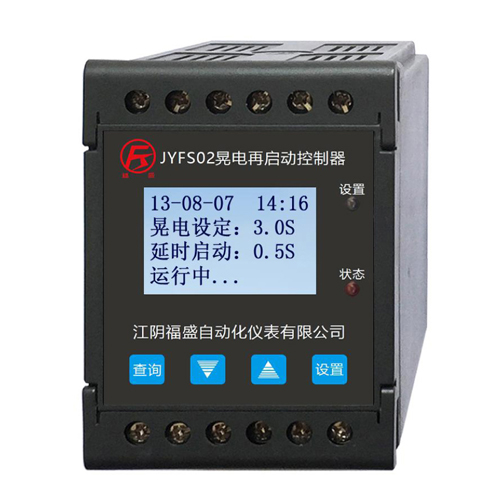

JYFS02晃電再啓動控制器



 一、概 述

在企業生産過程中,往往都會存在因雷擊、短路故障重合閘或内部電網故障等原因而産生電網電壓瞬時下降,持續時間爲10ms到3s左右,這種現象稱爲"電壓跌落",又稱"晃電,晃電會引起相關聯鎖設備動作,導緻生産線停車,使企業造成巨大的經濟損失, 針對以上情況,我公司經過多年經驗積累成功開發了JYFS02系列晃電再啓動控制器,該産品能在電壓恢複到正常後自動啓動因晃電而停止工作的電機,并可輸出信号來滿足相關工藝的DCS或PLC聯鎖需求,可根據實際情況來設置啓動時間,在晃電發生後能及時、有序地保證生産的連續性運行,特别是在一些無人值守的地方可快速及時地啓動設備,減少因晃電而造成的經濟損失,避免相關事故。産品經過多年的運行和改進,已在石油、化工、冶金、礦山、電力、能源等領域得到廣泛應用,深受用戶的一緻好評!


功能描述:JYFS02A再啓動控制器用來控制接觸器因晃電後需要重啓動的電路,當電機正常啓動工作後,此時如果電網電壓突然下降且在3秒(P01可設值)内恢複到正常電壓,控制器會在電壓恢複正常後延時0.5秒(P02可設置)給交流接觸器的啓動信号,讓電機自動啓動運行。


 二、工作原理
控制器内部電路在檢測到電壓的模拟信号及當前觸點信号後,經過單片機分析處理,當晃電發生并恢複正常後發出啓動信号,如晃電時間超過設置時間則不啓動,來電後啓動時間可調,以免因大批設備同時啓動而造成電網電壓的下降,同時用戶可根據需求,選擇帶輔助聯鎖信号輸出的再啓動控制器,用來滿足生産工藝晃電時聯鎖需要,以免聯鎖跳車。

 三、功 能
1.根據用戶情況設定來電後啓動時間及晃電不啓動時間
2.能記錄晃電發生時間、次數以及晃電持續時間,便于用戶檢查
3.電機正常起動和停止功能不受影響
4.可選擇輔助信号輸出,用來滿足工藝聯鎖
5.可以用在軟啓動或變頻控制回路


 四、型号說明
1. JYFS02A    用于控制220V或380V控制回路再啓動
2. JYFS02B    用于控制220V或380V控制回路再啓動,并可輸出一對輔導觸點 來控制相關聯鎖,以免晃電時因接觸器脫扣導緻其觸點輸出信号中斷,引起系統聯鎖而停機。

 五、操作說明
按鍵說明:
"設置"鍵:設置、确認。
"選擇"鍵:移動光标、切換界面。
"數值"鍵:改變數值大小。


)主界面
主界面分爲四行,分别顯示當前時間、晃電判斷時間、再啓動延時時間、系統狀态。
系統狀态分爲"掉電中":電壓長時間過低;"待機中":電壓正常,但接觸器處于斷開狀态;"運行中":電壓正常且接觸器已經閉合,控制器處于正常工作狀态。


晃電記錄查詢

在主界面下按"設置"鍵,進入設置菜單界面;選擇"晃電查詢",按"設 置"鍵進入即看到新的晃電記錄,按"選擇"鍵切換查詢下一條記錄,查詢完畢後按"設置"鍵退出。 注:本産品可記錄10條晃電信息,如果晃電超過10次,則保存近10次記錄。


參數設置
在主界面下按"設置"鍵,進入設置菜單界面;按"選擇"鍵将光标移動"參數設置",再按"設置"鍵确認進入,輸入密碼"123",進入參數設置菜單界面;按"選擇"鍵将光标移動到需要修改的參數,按"設置"鍵确認進入;按"數值"鍵改變參數值,設置完成後按"設置"鍵确認。


參數類型

默認值

可設範圍

說明

P01

晃電判斷時間

2.0

0.5- 5.0秒

晃電設定時間,如晃電超過該時間則不啓動

P02

再啓動延時時間

0.5

0.5-30.0秒

當電壓恢複到正常值後,設置延時啓動時間

P03

再啓動持續時間

1.0

1.0 -2.0秒

再啓動輸出信号持續時間


時間設置

在主界面下按"設置"鍵,進入設置菜單界面;按"選擇"鍵将光标移動到"時間設置",再按"設置"鍵确認進入,依次對年、月、日、時、分進行調整,調整完畢後按"設置"鍵确認退出。

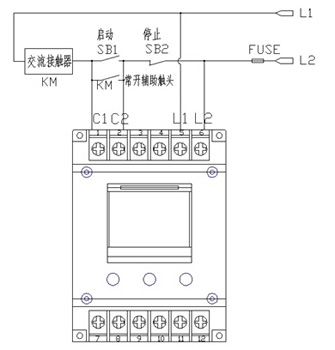

(五)接線圖
用戶在使用時,請嚴格按以下接線圖接線。
注 意:C1(1号端子)須接靠近接觸器一則,C2(2 号 端 子)接靠近進線一則



(六)安裝方式及尺寸
1.安裝方式:導軌安裝
2.安裝尺寸: 80×110×100 (mm)
